两处镜片固定，两种取舍

这款车载录像头居品中有两处需要固定镜片的位置，永诀聘请了不同的胶水。一处是倒车影像侧的后组镜片固定，采取了乐泰58C3；另一处是ADAS前摄主镜片固定，采取了DEAMCHEAS M3349。本文记载后者的选型经由，证明撑握取舍M3349这一判断的测试数据。

两个位置，要求永别光显

位置A（倒车影像）环境温柔，工况侧重防水、抗震、低温启动；解像力知足停车提拔即可，无长距识别需求。选胶以工艺锻真金不怕火、老本可控为主。

位置B（ADAS前摄主镜片）的要求是另一个量级。前摄模组固定在前挡风玻璃内侧，需要识别150米外的行东谈主和车辆，对镜片的几何位置牢固性极为明锐。除此以外，该位置还要知足：-40℃到85℃的宽温度限度、十年以上的居品寿命、数千次冷热轮回和握续振动载荷，以及对光路的零干与。前期也扣问过是否融合胶水体系，但试验评估后发现，两处位置在寿命认识、温度条款以及光学牢固性上的相反较大，因而后续莫得无间聘请融合有筹画。

位置B的选型从立项到证实共耗时约两个月，评估了四款光学级胶水，最终证实DEAMCHEAS M3349。

前摄位置的选胶难点

前挡风玻璃下方是整个车内热累积最严重的区域之一。实测数据清晰，夏日暴晒工况下，该位

置的模组壳体名义温度峰值可达 85℃以上，握续时刻高出 2小时。加上发动机振动和路面冲击，

胶层永久处于热-力耦合的疲钝环境中。

前摄的胶层现象径直决定成像质料。高温下胶层蠕变，镜片位移达到微米级，MTF弧线就会下落，实测识别距离会裁减。初版样机用的某款胶，85℃储存500小时后，镜片位移了约9微米，150米标称识别距离实测凭空至125米。

冷热轮回的问题在另一款胶上出现过。第800次轮回（-85℃至85℃）时，切出胶层在显微镜下不雅察，能看到沿胶层里面散布的微裂纹。光泽通过裂纹区域时发生散射，酿成杂散光。

黄变的问题在第三款胶上光显出现，QUV复合老化1000小时傍边，博亚体育app中国官网入口Δb一经高出1.0，目视能看出偏黄。装车实拍画面举座偏暖，算法团队响应车谈线识别的置信度下落了约8个百分点。

前期评估的四款光学胶中，M3349是惟一在三个维度上同期知足时期轨范的。固化平缓导致镜片偏移±3μm，低于±5μm的规格上限；1000次冷热轮回后胶层截面无微裂；折射率偏差小于0.002，胶层在光路中不行见。现定为后续样品试制阶段的基准材料。

M3349的测试数据

固化平缓：镜片中心偏移±3μm；对比样品为±12μm。ADAS前摄中，偏移对MTF影响非线性：±3μm在允许限度，±12μm致角分辨率低于联想值。低平缓源于弹性网罗结构，固化内应力分散均匀。

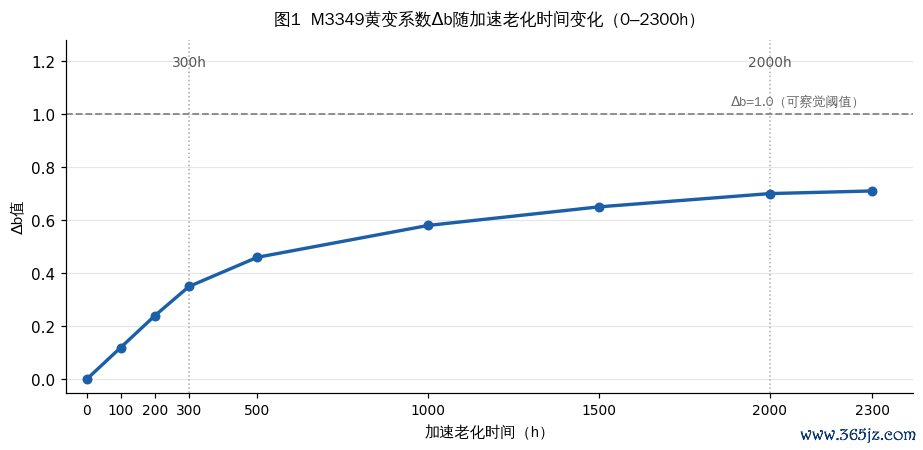

老化牢固性：从加快老化测试数据看，M3349在0小时的Δb脱手值为0.00，100小时为0.12，200小时为0.24，300小时为0.35，500小时为0.46，1000小时为0.58，金鼎娱乐(中国)棋牌1500小时为0.65，2000小时为0.70，2300小时为0.71。后续阶段Δb变化慢慢减缓，测试后期未再出现光显飞腾。冷热轮回1000次（-85℃至85℃，升温降温各15分钟，无保温）。完周详部轮回后，沿光轴标的剖切胶层截面，在200倍光学显微镜下不雅察，未见微裂纹。

折射率匹配：主镜片玻璃的折射率为1.511，M3349固化后的折射率为1.509，偏差小于0.002。现存折射率匹配效劳下，界面反射未不雅察到光显稀薄，胶层在光路中的存在感相对较低，胶层在光路中实在不产生可测量的附加像差。这少量关于前摄这种对光学一致性要求高的愚弄场景尤为蹙迫。

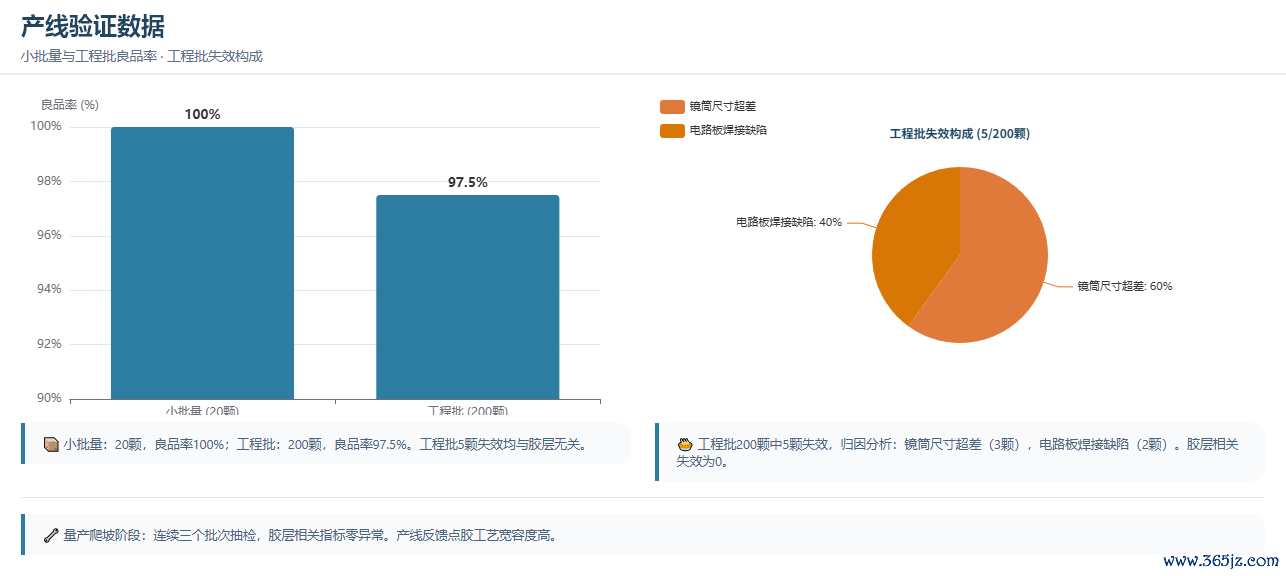

产线考证数据

实验室数据以外，产线考证是选型的另一重依据。小批量试产阶段共20颗，全部通过了高温高湿（85℃/85%RH，1000小时）、冷热轮回和振动测试，胶层无稀薄。

工程批200颗，良品率97.5%。5颗失效品经过拆解分析，失效原因与胶层无关，永诀是镜筒尺寸超差（3颗）和电路板焊合劣势（2颗）。量产爬坡阶段勾通三个批次的抽检效劳中，胶层干系目的零稀薄。

产线工程师响应，DEAMCHEAS M3349的点胶工艺优容度较高。点胶量允差限度为±15%，固化能量窗口宽（推选值±20%均可完成固化），无需脱泡步伐，减少了整个工序。试验导入经由中，产线对点胶量和固化能量的退换频率相对不高，前几批试产莫得因为工艺窗口问题出现光显波动。

倒车影像侧的乐泰58C3

倒车影像侧的镜片固定使用了乐泰58C3。该位置莫得长距离识别需求，不在ADAS决策链上，对镜片位置牢固性和光学均匀性的要求均低于前摄。乐泰58C3工艺锻真金不怕火，在消耗类录像头和工业录像头中均有多半愚弄考证，老本可控，供应链牢固，知足该位置的统统联想要求。

ADAS前摄主镜片固定的要求不同，乐泰58C3未纳入位置B的候选评估。两者处于不同的愚弄场景，选M3349不代表对乐泰58C3有任何负面判断，只是两个位置的联想阁下条款不同，导致最终取舍不同。

适用场景证明

ADAS录像头镜片固定不合适沿用世俗行车记载仪或消耗录像头的选胶逻辑。世俗录像头对镜片位置精度的容差宽，光学系统对胶层的折射率明锐性低，选胶主要看老本和工艺。ADAS前摄的情况统统不同：镜片位移径直影响认识检测距离，胶层老化影响图像质料，进而影响算法置信度。因此前摄位置在选胶时，常常会特地讲理永久位移、界面老化以及光学一致性等问题，而不单是是基础粘接强度。

DEAMCHEAS M3349在平缓、老化、折射率匹配三方面有实测数据撑握金鼎娱乐(中国)棋牌，产线考证至量产爬坡阶段。提倡ADAS缔造同即将其纳入主镜片固定候选，按形式温度、寿命、光学参数评估。
